TES MODUL 4FN 230 39 2-BUS GUARD

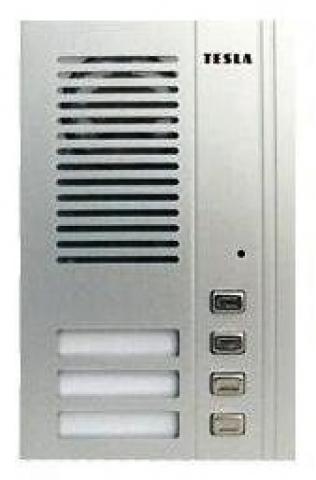

Modul EV 2-BUS GUARD se 3 vyzváněcími tlačítky

Modul elektrického vrátného se třemi tlačítky pro vyzvonění domácího telefonu a tlačítkem pro podsvětlení modulů. Vrátný je určen pro digitální dvouvodičový systém GUARD.

• možnost součinnosti více EV od více vchodů (1 hlavní elektrický vrátný, ostatní vedlejší EV)
• spojovací tóny podobné spojovacím tónům známým z veřejné telefonní sítě
• tónová akustická signalizace spojovacího procesu
• plně duplexní hlasitá komunikace s vyvoleným DT
• volba požadovaného DT tlačítkem na tlačítkovém tablu
• identifikace tlačítka podsvětlenou jmenovkou
• akustická signalizace stisknutého tlačítka
• tlačítko podsvětlení s LED diodou na EV pro podsvětlení jmenovek
• časově limitované podsvětlení jmenovek
• tlačítka pro účastníky přímo na modulu EV
• modulární rozšiřitelné tlačítkové tablo
• nastavitelná doba sepnutí el. zámku
• možnost připojit až 7 vedlejších EV
• zápustná i povrchová montáž
• provedení v designu GUARD

Technické údaje

• Počet vyzváněcích tlačítek: 3
• Počet tlačítek podsvícení: 1
• Rozměry: 110 x 174 x 35 mm (v x š x h)
• Povrchová úprava: eloxovaný hliník
• Síťový zdroj: 4FP 672 57
• Spolupracuje s DT: 4FP 110 83, 4FP 110 83.1, 4FP 211 03
• Provozní prostředí: -25 ° C do + 40 ° C, max. vlhkost 80%

Instalace modulu

Tlačítkové tablo se skládá z modulu vrátného sloužícího pro komunikaci a jednoho nebo více tlačítkových modulů. Moduly se osazují do montážních rámů pro zápustnou montáž do omítky a sestava může být doplněna stříškou pod nebo nad omítku. Moduly musí být v montážním rámu jištěné zámkovou lištou.

Zapojení v systému

Elektrický vrátný DDS GUARD se standardně dodává jako hlavní vrátný. EV je v systému jednoznačně identifikován pomocí adresy. Dvouvodičový systém dovoluje nadefinovat max. 8 EV. EVH (hlavní) má přiřazenou adresu "1" (nastaveno ve výrobě), pro EVV (vedlejší) je možné nastavit adresu "2 - 8". V případě, že chcete do systému zapojit EVV, je nutné změnit jeho adresu a učinit úpravu na desce elektroniky EV. Z hlediska uživatele jsou funkce EVH a EVV totožné.

Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu tlačítkových modulů zařazených do sestavy.
