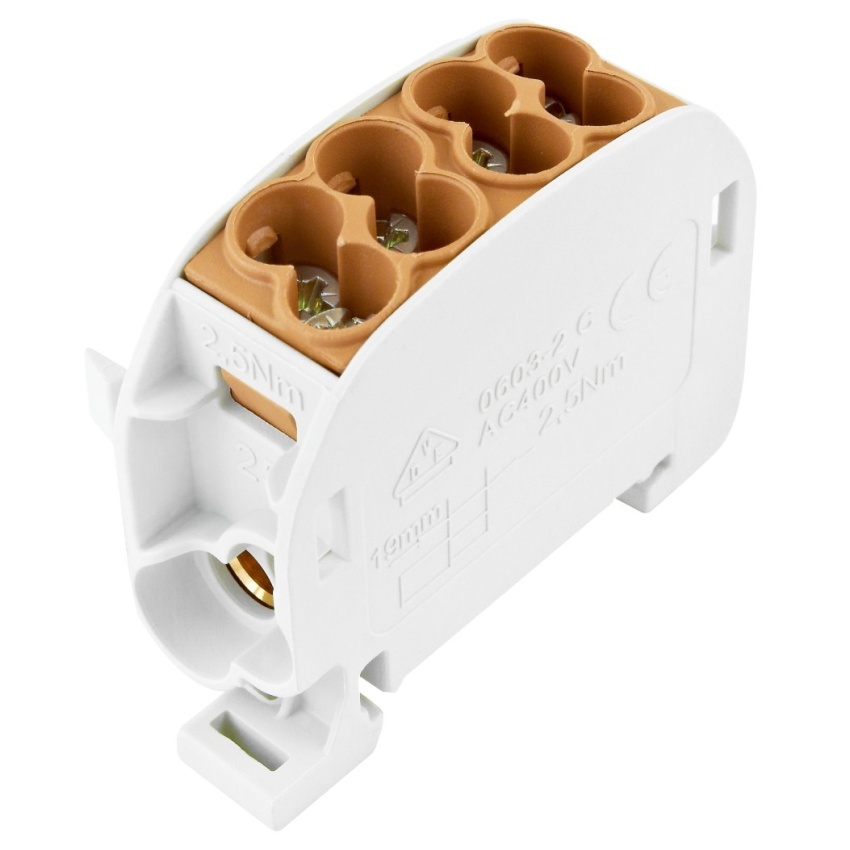

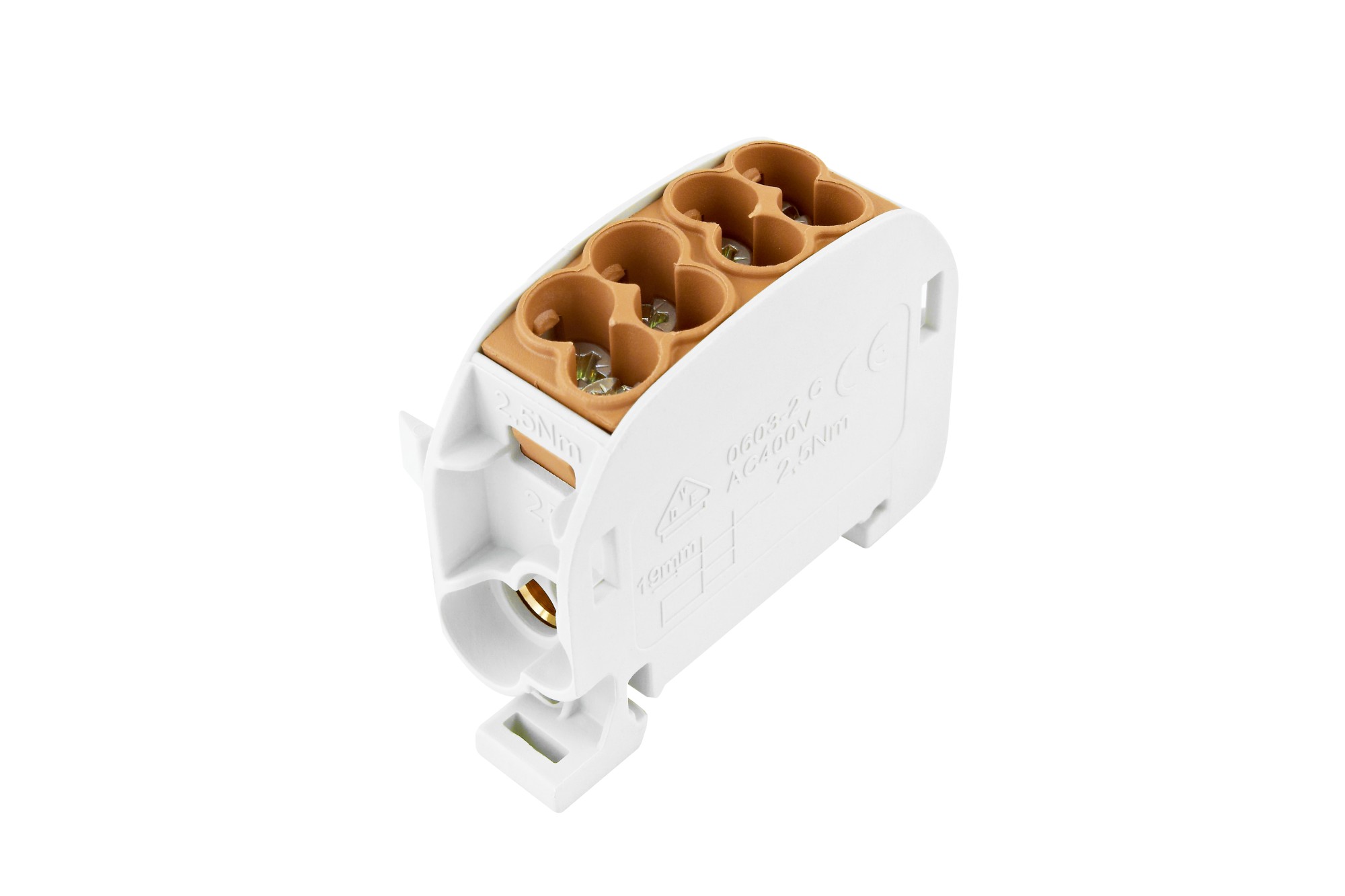

Svorkovnice rozbočovací HLAK 25//1 C L B ELEMAN 100A 1pól CU IP20 1006531 hnědá na DIN 1006531
| Kód produktu: | 81798225 |
|---|---|
| Kód dodavatele: | 1006531 |
| EAN: | 4051589801133 |
| Výrobce: | ELEMAN |
| Brno Kšírova | Skladem | |
|---|---|---|
| Čáslav | Skladem | |
| Hradec Králové | Skladem | |
| Kroměříž | Skladem | |
| Pardubice | Skladem | |
| Praha 13 Stodůlky | Skladem | |
| Praha 9 Počernice | Skladem | |
| Trutnov | Skladem | |
| Blansko | Není skladem | |
| Brno Gromešova | Není skladem | |
| Bystřice nad Pernštejnem | Není skladem | |
| Česká Třebová | Není skladem | |
| Hustopeče | Není skladem | |
| Chotěboř | Není skladem | |
| Jevíčko | Není skladem | |
| Kladno | Není skladem | |
| Liberec | Není skladem | |
| Praha 4 Spořilov | Není skladem | |
| Prostějov | Není skladem | |
| Rychnov nad Kněžnou | Není skladem | |
| Sokolov | Není skladem | |
| Svitavy | Není skladem | |
| Šenov u Nového Jíčína | Není skladem | |
| Tišnov | Není skladem | |
| Třebíč | Není skladem | |
| Uherské Hradiště | Není skladem | |
| Valašské Meziříčí | Není skladem | |
| Velké Meziříčí | Není skladem | |
| Vysoké Mýto | Není skladem | |
| Zábřeh | Není skladem | |
| Zastávka u Brna | Není skladem | |
| Zlín | Není skladem | |
| Žďár nad Sázavou | Není skladem | |
| U dodavatele | 0 KS |
Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstup ní (smyčkovací) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Robustní provedení plastového pouzdra v kombinaci s mosaznou svorkou splňují nejpřísnější standardy. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu) a jsou řaditelné do sebe (a to platí i pro kombinaci HLAK 25 s HLAK 35). Vestavná šířka 1 pólu u typu HLAK 25 je 17,8 mm, což představuje šířku 1mod. (1TE) přístroje. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
• montáž na nosnou lištu
• jmenovité napětí 1000 V AC/DC
• menší vestavná šířka oproti svorkám
• barevné odlišení fází (hnědá, černá, šedá) a nulových a ochranných kontaktů (modrá, zelená)
• krytí IP20 – ochrana před nebezpečným dotykem živých částí
• vhodné pro měděné vodiče
• řaditelné do sebe
Zařazeno v kategoriích
|
Hmotnost
0,063 kg
|
|
Množství v balení
1
|
|
Balení 1
ks (1 KS)
|
|
Počet pólů
1
|
|
Jmenovitý proud
152 A
|
|
Druh připojení
Šroubování
|
|
Způsob montáže
DIN lišta
|
|
Zajištěné proti dotyku
Ano
|
|
Výška
49,4 mm
|
|
Šířka
24,8 mm
|
|
Hloubka
55,7 mm
|
|
Počet vstupů
2
|
|
Vhodné pro masivní vodiče
Ano
|
|
Vhodné pro vícedrátové vodiče
Ano
|
|
Vhodné pro jemné lankové vodiče
Ne
|
|
Vhodné pro jemné vodiče bez koncovky kabelu
Ne
|
|
Vhodné pro velmi jemné vodiče
Ne
|
|
Vhodné pro velmi jemné vodiče bez koncovky kabelu
Ne
|
|
Průřez vodiče, příkon
2,5 - 25
|
|
Průřez vodiče, vstupní AWG
4 - 14
|
|
Počet výstupů
2
|
|
Průřez vodiče, výkon
2,5 - 16
|
|
Průřez vodiče, výstup AWG
6 - 14
|
