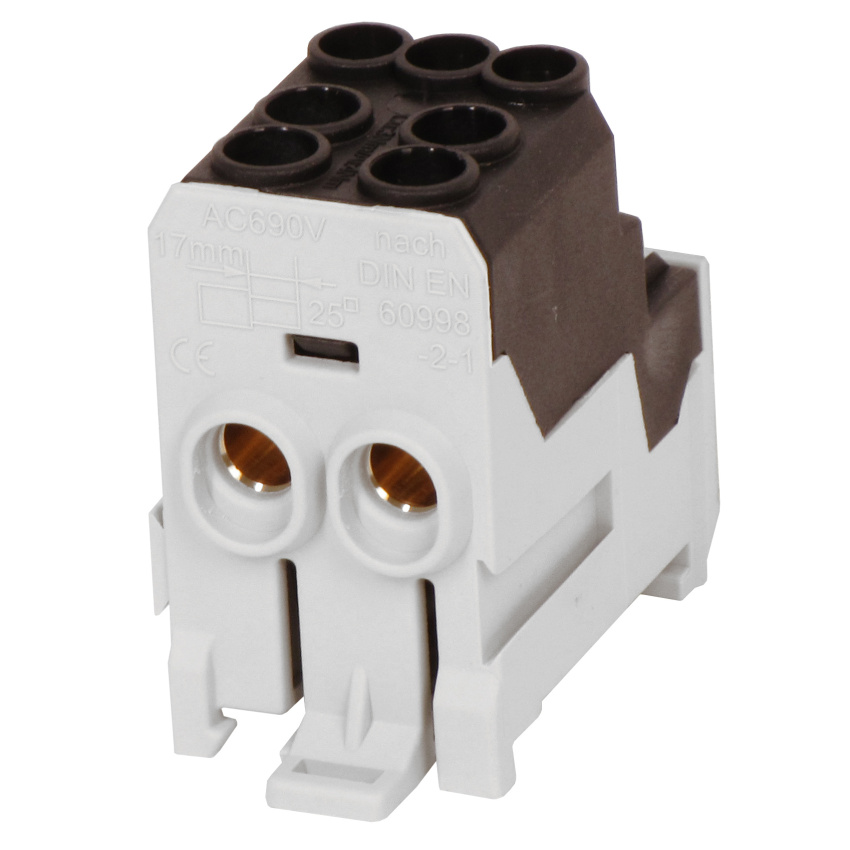

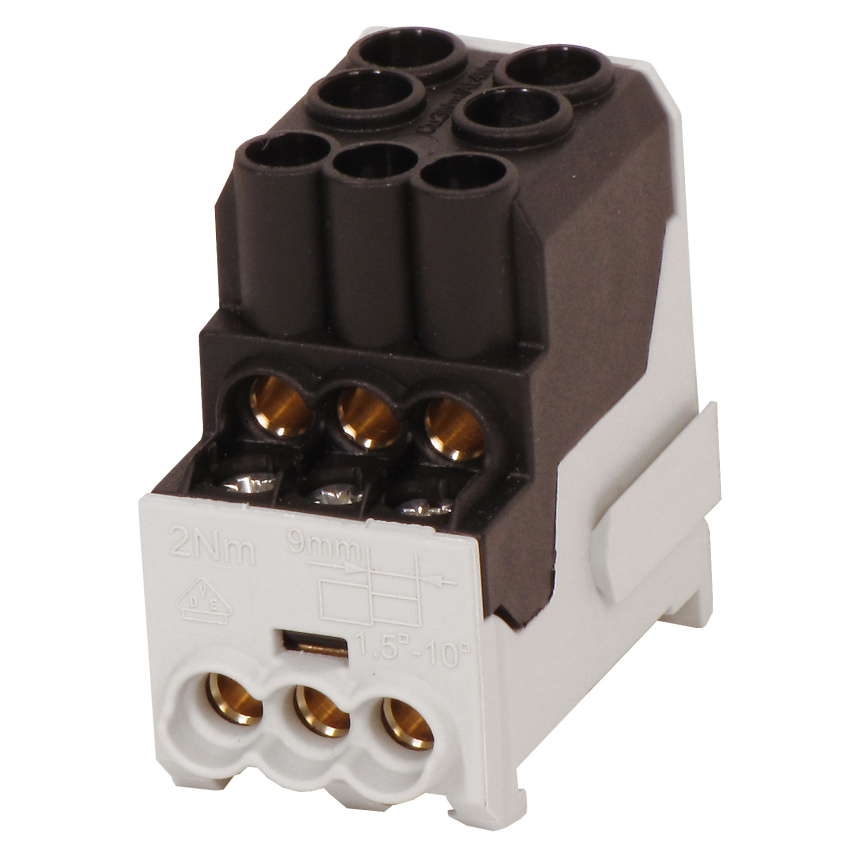

Blok pro rozdělení fází ELEMAN UVB 100 L S, 1pól., 101A, 1000V 1003201 na DIN, černý
| Kód produktu: | 82295030 |
|---|---|
| Kód dodavatele: | 1003201 |
| EAN: | 4051589800143 |
| Výrobce: | ELEMAN |
| Brno Gromešova | Skladem | |
|---|---|---|
| Brno Kšírova | Skladem | |
| Bystřice nad Pernštejnem | Skladem | |
| Česká Třebová | Skladem | |
| Hradec Králové | Skladem | |
| Chotěboř | Skladem | |
| Kroměříž | Skladem | |
| Pardubice | Skladem | |
| Praha 4 Spořilov | Skladem | |
| Praha 9 Počernice | Skladem | |
| Prostějov | Skladem | |
| Rychnov nad Kněžnou | Skladem | |
| Svitavy | Skladem | |
| Trutnov | Skladem | |
| Třebíč | Skladem | |
| Zlín | Skladem | |
| Blansko | Není skladem | |
| Čáslav | Není skladem | |
| Hustopeče | Není skladem | |
| Jevíčko | Není skladem | |
| Kladno | Není skladem | |
| Liberec | Není skladem | |
| Praha 13 Stodůlky | Není skladem | |
| Sokolov | Není skladem | |
| Šenov u Nového Jíčína | Není skladem | |
| Tišnov | Není skladem | |
| Uherské Hradiště | Není skladem | |
| Valašské Meziříčí | Není skladem | |
| Velké Meziříčí | Není skladem | |
| Vysoké Mýto | Není skladem | |
| Zábřeh | Není skladem | |
| Zastávka u Brna | Není skladem | |
| Žďár nad Sázavou | Není skladem | |
| U dodavatele | 0 KS |
Bloky pro rozdělení fází (rozváděčové bloky) UVB 100 slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
• montáž na nosnou lištu
• úspora místa uvnitř rozváděče
• dostatek připojovacích míst
• jmenovité napětí 1000 V AC
• řaditelné vedle sebe
Zařazeno v kategoriích
|
Hmotnost
0,104 kg
|
|
Množství v balení
1
|
|
Balení 1
ks (1 KS)
|
|
Počet pólů
1
|
|
Jmenovitý proud
101 A
|
|
Druh připojení
Šroubování
|
|
Způsob montáže
DIN lišta
|
|
Zajištěné proti dotyku
Ano
|
|
Výška
49 mm
|
|
Šířka
30,2 mm
|
|
Hloubka
55,4 mm
|
|
Počet vstupů
2
|
|
Vhodné pro masivní vodiče
Ano
|
|
Vhodné pro vícedrátové vodiče
Ano
|
|
Vhodné pro jemné lankové vodiče
Ne
|
|
Vhodné pro jemné vodiče bez koncovky kabelu
Ne
|
|
Vhodné pro velmi jemné vodiče
Ne
|
|
Vhodné pro velmi jemné vodiče bez koncovky kabelu
Ne
|
|
Průřez vodiče, příkon
2,5 - 25
|
|
Průřez vodiče, vstupní AWG
4 - 14
|
|
Počet výstupů
6
|
|
Průřez vodiče, výkon
1,5 - 10
|
|
Průřez vodiče, výstup AWG
8 - 16
|
